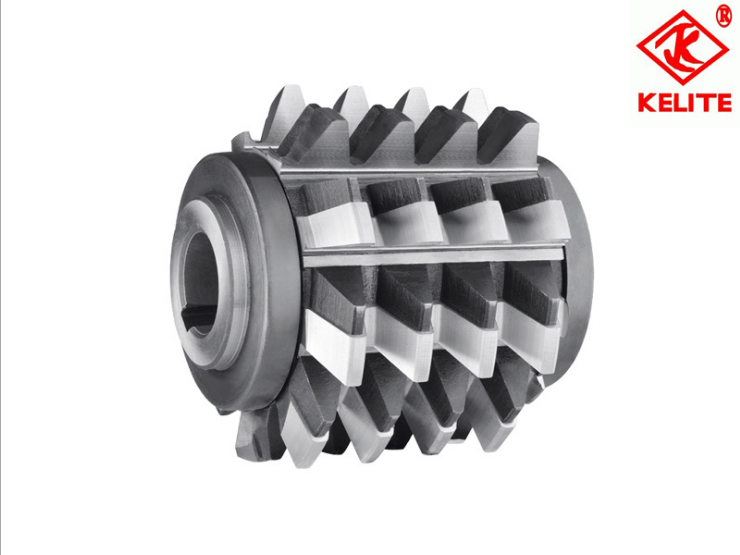

镶片齿轮滚刀

原始数据：a=20°，f=1，c=0.25m

                    模      数：I  型：m10~30  r7°

                                   II 型：m7~18    r7°

                                   III型：m10~30  r0°

                     精度等级：AA、A、B、C

                     滚刀结构：滚刀由刀片的楔形定位面与折线的后背支承面贴合，在刀片槽中产生三点夹紧力而形成一封闭力环，这使得刀片在滚刀切削中决不可能松动，系一种极其牢固可靠的新型结构。齿形在刀片厚度上全部合格。轴向直沟，I、II型滚刀设计的外径及内孔较打，供用户根据切齿精度和机床刚性选用适当型式的滚刀。

                     本厂可承制到m40
